12um 384x288 USB output compact အရွယ်အစားအပူ module

မော်ဒယ်နံပါတ်

SG - HTM03u2 - T9

SG - HTM03u2 - T15 - T15

အပူ module

ပုံရိပ်အာရုံခံကိရိယာ

Vox မသေချာတဲ့ focal လေယာဉ် arrays

မက်စ်။ ဆုံးဖြတ်ချက်

384 × 288

Frame Rate

ချိန်ညှိ, 6hz မှ 50Hz

pixel ကြားကာလ

12μm

တုံ့ပြန်မှု waveband

14μmမှ8μm

Netd

≤ 40MK (25 ဒီဂရီစင်တီဂရိတ်), f # = 1.0

မှန်ဘီလူး (focal length)

9.7 မီလီမီတာ

15.4mm

f နံပါတ်

f1.0

f1.0

iDov

1.2mrad

0.8mrad

View ၏နယ်ပယ် (H × v)

26.46 °× 19.81 °

17 °× 12.8 °

min ။ အကွာအဝေးကိုအာရုံစိုက်သည်

2m

5m

အပူချိန်တိုင်းတာခြင်း

အပူချိန်အကွာအဝေး

- 20 ဒီဂရီစင်တီဂရိတ် + 150 ° C & 100 ဒီဂရီစင်တီဂရိတ် ~ 550 ဒီဂရီစင်တီဂရိတ်

အပူချိန်တိကျမှန်ကန်မှု

Max (± 2 ° C, ± 2%) ပတ်ဝန်းကျင်အပူချိန် 25 ဒီဂရီစင်တီဂရိတ်အထက်တွင် 25 ဒီဂရီစင်တီဂရိတ်အပူချိန်တွင် 25 ဒီဂရီစင်တီဂရိတ်အပူချိန်တွင်

အပူချိန်အကွာအဝေး

(0.65 × 0.65M အပေါ်အခြေခံသည်)

10 မီတာ (အဝေးဆုံး)

15 မီတာ (အဝေးဆုံး)

Thergography အုပ်ချုပ်မှု

3 အပူချိန်တိုင်းတာခြင်းစည်းမျဉ်းစည်းကမ်းများ, စည်းမျဉ်း 21 ခု (21 မှတ်, 10 ချက်, 10 ခုနှင့် 1 လိုင်း)

ဒေတာ output ကို

16bit အပူချိန်ဒေတာ

image display

ဆန့်ကျင်ဘက်ညှိနှိုင်းမှု

ဟုတ်ကဲ့

တောက်ပညှိနှိုင်းမှု

ဟုတ်ကဲ့

palette

15 အရောင်ချိန်ညှိမှု,

FFC (ပြားချပ်ချပ်ကွင်းဆင်းပြင်ဆင်ခြင်း) mode ကို

အလိုအလျောက်, လက်စွဲ, ပြင်ပဆုံးမခြင်း

dde dde

ဟုတ်ကဲ့

ဗိုလ်ချုပ်ကြီး

ဟာ့ဒ်ဝဲ interface

USB2.0 FPC

စွမ်းအား

DC 5V ± 5%

စွမ်းအင်သုံးစွဲမှု

≤0.55W

တုန်ခါ & ထိတ်လန့်

တုန်ခါမှု - Sinusoidal တုန်ခါမှု, 20 မီတာ / s ², 3 - 0 င်စ်

Shock: Sine Sine Wave, 30 G / 11 Ms, 3 - 0 င်ရိုး 6 - လမ်း

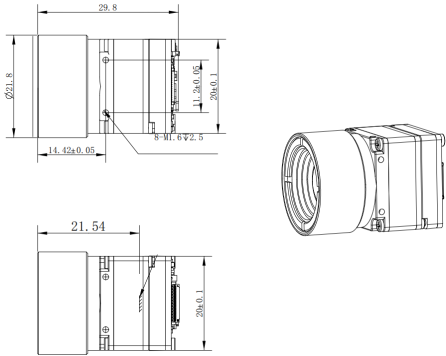

အတိုင်းအတာ

29.8 မီလီမီတာ * 20mm * 20 မီလီမီတာ

29.8 မီလီမီတာ * 20mm * 20 မီလီမီတာ

အလေးချိန်

≤22g

≤22g

အလုပ်လုပ်အပူချိန်

- 40 ° C ~ 70 ° C
