1280x1024 / 640x512 ကွန်ယက်နှင့်ဒီဂျစ်တယ်နှစ်မျိုးဖြစ်သော Shir Camera Module
အသေးစိတ်အချက်အလက်
ပုံစံ | SG - Swz12ND2 - 17510 | SG - Swz06ND2 - 17510 | |
အာရုံသိစက် | ပုံရိပ်အာရုံခံကိရိယာ | 1/2 "Sony Ingaas Global Shutter Swir Sensor IMX990 | 1/4 "Sony Ingaas Global Shutter Swir Sensor IMX991 |
| ထိရောက်သော pixels | ခန့်။ 1.34MP | ခန့်။ 0.34MP | |
| pixel အရွယ်အစား | 5μm | ||
မှန်ဘီလူး | လှိုင်းအလျားကိုတုံ့ပြန်မှု | 1000 ~ 1700nm | |
| Icr | Support 2 Modes: Wide Band: 1000 ~ 1700nmnmnarrarow တီးဝိုင်း: 1450 ~ 1700nm | ||
| focal length | 17MM ~ 510 မီလီမီတာ, 30x optical zoom | ||
| သမျက်စိ | f2.8 ~ f5.5 | ||
| အမြင်၏လယ်ပြင် | ဇ: 21.3 ° ~ 0.71 °, v: 17.1 ° ~ 0.57 °, d: 27.1 °°°° 0.92 ° | ဇ: 11.6 ° ~ 0.37 °, v: 9.3 °° ~ 0.3 ဒီဂရီ, D: 14.8 °°°° 0.47 ° | |
| အနီးကပ်အာရုံကိုအနီးကပ် | 1M ~ 10m (ကျယ်ပြန့် ~ Tele) | ||
| zoom မြန်နှုန်း | ခန့်။ 7s (optical wide ~ Tele) | ||
ဗီဒီယိုချက်ချက် | ချုံ့ခြင်း | H.265 / h.264 / h.264h / mjpeg | |
| ဆုံးဖြတ်ချက် | 25/30/50/50 / 60FPS @ 1280 × 1024 | 25/30/50 / 60fps @ 640 × 512 | |
| ဗွီဒီယို bit နှုန်း | 32Kbps ~ 16Mbps | ||
| အသံသံင်း | AAC / MP2L2 | ||
| lvds ဗီဒီယို | 25/30/50/50 / 60fps @ 2MP (1920 × 1080) | ||
ကွန်ယက် | ကုန်လေှာင်ရုံ | TF ကဒ် (256 GB), FTP, NAS | |
| ကွန်ယက် protocol | onvif, http, https, IPv4, IPv6, RTSP, DDNNS, DDNNS, DDNS, RTP, TCP, UDP | ||
| ဘက်စုံ | ထောက် | ||
| Firmware Upgrade (LVDS) | သာ firmware ကိုကွန်ယက်ဆိပ်ကမ်းမှတဆင့်အဆင့်မြှင့်တင်နိုင်သည် | ||
| အထွေထွေဖြစ်ရပ်များ | ရွေ့လျားမှု, tamper, SD ကဒ်, ကွန်ယက် | ||
| ivs | Tripwire, Cross Fence Detection, Intruse, စွန့်ပစ်ပစ္စည်းများကိုအငွေ့ခြင်း, ရွေ့လျားခြင်း, ကားရပ်နားခြင်း, အစုအဝေးစုဆောင်းခြင်း, | ||
| ဆူညံသံလျှော့ချရေး | 2D / 3D | ||
| ထိတွေ့မှု Mode | လက်စွဲ, အော်တို, aperture ဦး စားပေး, Shutter ဦး စားပေး | ||
| ထိတွေ့မှုအစားလျော်ကြေး | ထောက် | ||
| Shutter Speed | 1/1 ~ 1 / 30000s | ||
| အာရုံစူးစိုက်မှု mode | အလိုအလျောက် / လက်စွဲစာအုပ် / semi auto | ||
| အီလက်ထရောနစ် defog | ထောက် | ||
| အပူမီးခိုးငွေ့လျှော့ချရေး | ထောက် | ||
| လှန်ယင် | ထောက် | ||
| eis | ထောက် | ||
| ဒီဂျစ်တယ်ချဲ့ | 16x | ||
| ပြင်ပထိန်းချုပ်မှု | ttl | ||
| ထိသိျက်နှာ | 4pin Ethernet port, 6Pin serial & Polmol port, 5pin အသံ port.30pin Lvds | ||
| ဆက်သွယ်ရေး protocol | Sony Visca, pleco d / p | ||
| operating အခြေအနေများ | - 30 + 60 ° C / 20% ~ 80% RH | ||
| သိုလှောင်မှုအခြေအနေများ | - 40 + 70 ° C / 20% ~ 95% RH | ||
| လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ | DC 12V | ||
| စွမ်းအင်သုံးစွဲမှု (TBD) | avg: 6w; မက်စ် - 11W | ||

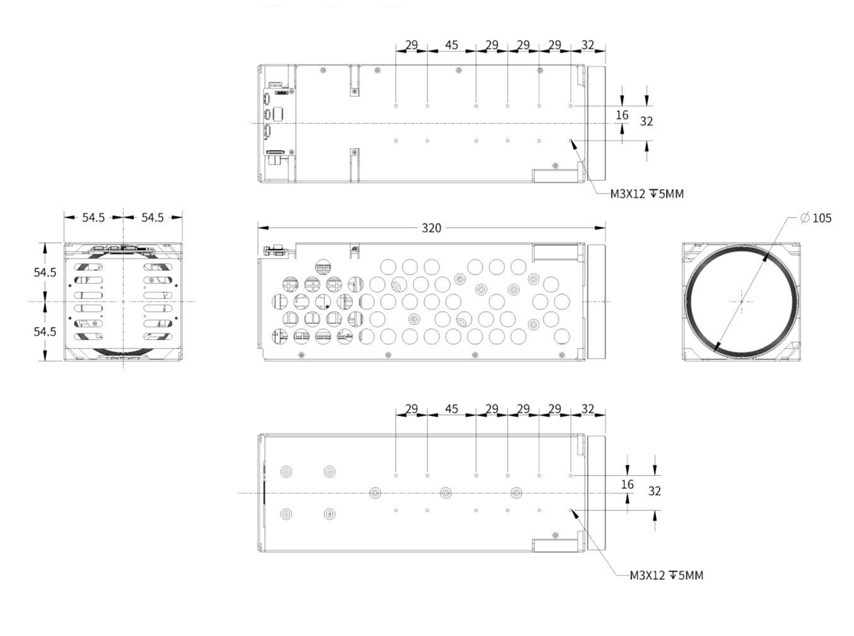

| အရွယ်အစား (L * w * ဇ) | ခန့်။ 320mm * 109mm * 109 မီလီမီတာ | ||
| အလေးချိန် | 3.1 ကီလိုဂရမ် | ||
Network Interface
| ပုံနှိပ်စာ | PIN နံပါတ် | Pin Name | ဖေါ်ပြချက် |
| j2_4pin Ethernet interface | 1 | အီသပ် - | adaptive Ethernet ဆိပ်ကမ်း, Internet Rx - |
| 2 | အီတီ + | adaptive Ethernet ဆိပ်ကမ်း, Internet Rx + | |
| 3 | Ethtx - | adaptive Ethernet ဆိပ်ကမ်း, အင်တာနက် TX - | |
| 4 | Ethtx + | adaptive Ethernet ဆိပ်ကမ်း, အင်တာနက် TX + | |
| J3_6Pin Power & UART interface | 1 | dc_in | dc12v |
| 2 | gnd | gnd | |
| 3 | RXD1 | TTL အဆင့် 3.3V, Pelco Protocol | |
| 4 | TXD1 | TTL အဆင့် 3.3V, Pelco Protocol | |
| 5 | RXD0 | TTL အဆင့် 3.3V, Visca protocol | |
| 6 | TXD0 | TTL အဆင့် 3.3V, Visca protocol | |
| j1_5pin အသံမျက်နှာပြင် | 1 | အသံ | အသံထွက် (လိုင်းထွက်) |
| 2 | gnd | gnd | |
| 3 | အသံ | အသံအတွက်အသံ | |
| 4 | gnd | gnd | |
| 5 | NC | NC |
lvds interface
| သငေ်္ဘာဆိပ်ကမ်း | ဂဏန်း | Pin Name | ဖေါ်ပြချက် |
| J4_30pin Lvds interface (Sony 30pin ဒီဂျစ်တယ်မျက်နှာပြင်နှင့်ဆင်တူသည်) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | gnd | gnd | |
| 10 | gnd | ||
| 11 | gnd | ||
| 12 | gnd | ||
| 13 | DC | DC output (DC + 7V ~ + 12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | uArt1_tx | TTL အဆင့် 3.3V, Visca Protocol, J3_6Pin port တွင် TXD0 နှင့်အတူတူပင်။ ဒါပေမယ့်တစ်ချိန်တည်းမှာချိတ်ဆက်လို့မရပါဘူး။ | |
| 19 | uArt1_rx | TTL အဆင့် 3.3V, Visca Protocol, J3_6Pin port တွင် Rxd0 နှင့်အတူတူပင်။ ဒါပေမယ့်တစ်ချိန်တည်းမှာချိတ်ဆက်လို့မရပါဘူး။ | |
| 20 | gnd | gnd | |
| 21 | txout0 - | ||
| 22 | txout0 + | ||
| 23 | txout1 - | ||
| 24 | txout1 + + | ||
| 25 | txout2 - | ||
| 26 | txout2 + + | ||
| 27 | txoutclk - | ||
| 28 | txoutclk + + | ||
| 29 | txout3 - | ||
| 30 | txout3 + + |
