12μm 640 × 512 USB (CVBS / အမျိုးအစား - C / mipi optional) Compact အရွယ်အစား Temp တိုင်းတာခြင်းအပူ module

မော်ဒယ်နံပါတ်

SG - DTM06U (C, M) 2 - x

SG - DTM06U (C, M) 2 - TX

SG - Dtm03U (C, M) 2 - x

SG - DTM03U (C, M) 2 - TX

SG - DTM02U (C) 2 - x

SG - DTM02U (C) 2 - TX

အပူ module

ပုံရိပ်အာရုံခံကိရိယာ

မသေချာတဲ့ Vox Microbolometer

pixel ကြားကာလ

12μm

တုံ့ပြန်မှု waveband

14μmမှ8μm

မက်စ်။ ဆုံးဖြတ်ချက်

640 × 512

384 × 228

256 × 192

Frame Rate (FPS)

50

25

50

25

50

25

မှန်ဘီလူး (focal length)

9.1 / 13/19/25 မီလီမီတာ

9.1 / 13mm

4 / 7/10mm

f နံပါတ်

f1.0 / f1.0 / f1.1 / f1.2

f1.0

f1.0

View ၏နယ်ပယ် (H × v)

45.9 °× 36.9 ° / 32.9 °× 26.6 ° /

22.6 °× 18.2 ° / 17.3 °°× 13.8 °

28.7 °× 21.7 ° / 20.1 °× 15.1 °

46.8 °× 34.1 ° / 24.6 °°°°× 18.5 ° / 16.9 °°°°°

Temp တိုင်းတာခြင်း

n / a

ထောက်

n / a

ထောက်

n / a

ထောက်

အပူချိန်တိုင်းတာခြင်း

အပူချိန်အကွာအဝေး

LT MODE: - 20 ဒီဂရီစင်တီဂရိတ် ~ + 150 ° C; HT Mode: 0 ° C ~ + 550 ဒီဂရီစင်တီဂရိတ်

တိုင်းတာခြင်းအမှား

မက်စ် (± 2 ° C, ± 2%), Operating Temp: - 20 ဒီဂရီစင်တီဂရိတ် + 50 ဒီဂရီစင်တီဂရိတ်

image display

image ညှိနှိုင်းမှု

တောက်ပမှု, ဆန့်ကျင်ဘက်

အသေးစိတ်တိုးမြှင့်ခြင်း

ထောက်

ရရှိ

အလိုအလျောက် / လက်စွဲစာအုပ်

ဆူညံသံလျှော့ချရေး

2D / 3D

လှန်ယင်

ထောက်

ကြည့်မှန်

ထောက်

Pseudo - အရောင်

18 အရောင်ချိန်ညှိ 18 palette

ကြက်သား

display / ပျောက်ကွယ် / ဝှက်

Image processing

NEC ပြင်ဆင်မှု, ဒစ်ဂျစ်တယ်ဆူညံသံ filter, dde

ဗီဒီယိုချက်ချက်

ဗွီဒီယို output ကို

uvc / bt.656 / mipi / lvds / Cvbs

UVC / CVBS

ချဲ့ထွင် interface

USB / MIPI / CVBS / အမျိုးအစား - C

USB / CVBS / အမျိုးအစား - C

Serial ဆက်သွယ်ရေး

UART Serial Port

ဗိုလ်ချုပ်ကြီး

စွမ်းအား

DC 4.5 ~ 5.5v; CVBS: DC 4.5-20vv

စွမ်းအင်သုံးစွဲမှု

≤0.7w@25 5

≤0.7w@25 5

≤0.55W@25Inner

အလုပ်လုပ်အပူချိန်

- 40 ° C ~ 70 ° C

သိုလှောင်အပူချိန်

- 40 ဒီဂရီစင်တီဂရိတ် ~ 80 ° C

စိုထိုင်းဆအလုပ်လုပ်

≤95% RH (Non - Condensing)

လှျပ်စစ်ဓါတ်လိုက်ခြင်း

ကျပန်း 306g ကျပန်း, 3 - 0 င်ရိုး, sine လှိုင်းတုန်ခါ

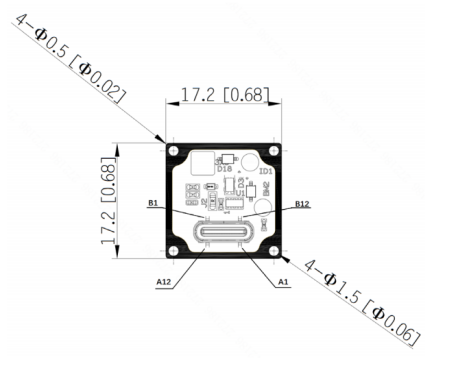

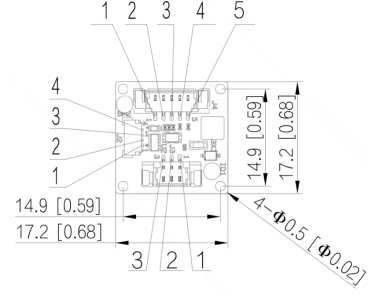

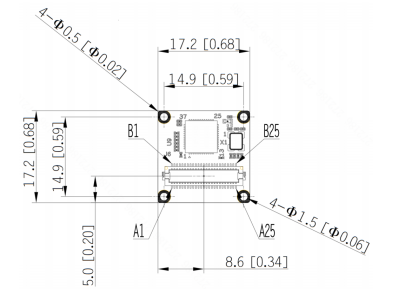

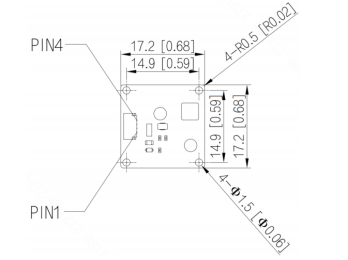

အတိုင်းအတာ

17.3 မီလီမီတာ * 17.3 မီလီမီတာ * 10.8 မီလီမီတာ (မှန်ဘီလူးလက်စွပ်အမြီးလက်စွပ်မပါဘဲ)

အလေးချိန်

5g (မှန်ဘီလူးလက်စွပ်အမြီးလက်စွပ်ပြားမပါဘဲ)
